隨著USB Type-C PD充電技術的日益普及，整體消費市場對兼容性強的充電器的需求也在增加。如今，使用者需要功能強大而又設計精簡的適配器。英飛凌科技股份有限公司推出的二次側控制ZVS返馳式轉換器芯片組EZ-PD PAG2可以滿足這一需求。該芯片組由EZ-PD PAG2P和EZ-PD PAG2S組成，整合了USB PD、同步整流器和PWM控制器。它能夠使用脈沖-邊緣轉換器（PET）CYPET121確保一次側和二次側之間的高效通訊與隔離。該產品透過支持創新的非互補主動式鉗位返馳式（NCP-ACF）和零電壓開關準諧振返馳式（QR-ZVS）拓?fù)浣Y(jié)構提高了效率，適用于高能效和高功率密度的USB Type-C適配器、充電器和旅行適配器。

EZ-PD PAG2系列芯片組能夠?yàn)楦鞣N應用提供一種通用、高效的電源傳輸解決方案。該芯片組支持帶有可編程設計電源（PPS）的PD 3.1標準功率范圍（SPR）以及28V的擴展功率范圍（EPR），可實現快速、可靠的充電。同時，該芯片組適用于各種功率，兼容BC v1.2、AFC、蘋果充電和QC5.0等充電協定，并支持90 VAC至265 VAC的通用AC線路輸入，提高了這款芯片組在全球的通用性。

該產品使用外部ss電容實現了可編程序軟啟動，支持非連續導通模式（DCM）、臨界導通模式（CrCM）和連續導通模式（CCM）以及針對輕負載條件的突發和跳躍模式。這種適應性使其成為不同地區充電設備和元件的理想選擇。EZ-PD PAG2系列芯片組的功能可確保高效、靈活的電源管理，滿足各種需求。

EZ-PD PAG2系列芯片組包含四款專用產品：

第一款：二次側ACF控制器EZ-PD PAG2S-AC具有高效的漏感能量回收以及USB PD協定功能，需要和EZ-PD PAG2P一同搭配。

第二款：二次側ZVS控制器EZ-PD PAG2S-QZ主要采用QR-ZVS返馳式架構并具有USB PD協定功能，需要和EZ-PD PAG2P一同搭配。

第三款：一次側高壓?jiǎn)?dòng)控制器EZ-PD PAG2P整合了各種能夠提高系統效能的功能，包括高壓?jiǎn)?dòng)、PET接收器、閘極驅動器和故障保護等。EZ-PD PAG2P整合x(chóng)電容放電功能和Vcc升壓轉換器。

第四款：二次側整合約步整流（SR）和USB PD控制器EZ-PD PAG2S-PS，此款芯片可與協力廠商的脈寬調制（PWM）控制器配對使用。其特色是整合穩壓器，可通過光耦合器實現恒壓和恒流控制。這款控制器提供更佳的 SR 效能和快速開啟／關閉時間，并且支持伏秒積分，可防止錯誤的SR導通。

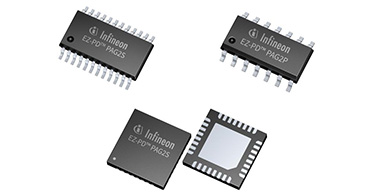

EZ-PD PAG2系列芯片組現已上市。EZ-PD PAG2S-QZ和EZ-PD PAG2S-AC采用32引腳QFN封裝，EZ-PD PAG2S-PS則采用了32引腳QFN封裝和24引腳SOIC封裝兩種封裝方式。EZ-PD PAG2P提供非x電容放電模式和x電容放電模式兩個版本，均采用14引腳SOIC封裝。
